（一）戰(zhàn)略價(jià)值：航空發(fā)動(dòng)機(jī)高溫強(qiáng)韌化的核心支柱

TC11鈦合金棒（Ti-6.5Al-3.5Mo-1.5Zr-0.3Si）憑借500℃持久強(qiáng)度≥590MPa與比強(qiáng)度229 MPa·cm³/g，已成為國產(chǎn)航空發(fā)動(dòng)機(jī)壓氣機(jī)盤、渦輪葉片等熱端部件的不可替代材料。CJ1000A發(fā)動(dòng)機(jī)單臺(tái)需TC11鍛件超1.2噸，其高溫性能直接決定推重比上限——實(shí)測(cè)表明，TC11壓氣機(jī)盤在500℃/100h工況下蠕變應(yīng)變<0.2%，較鎳基合金減重40%，燃油效率提升8%46。然而，美俄技術(shù)封鎖下，國產(chǎn)TC11純凈度（氧含量≤1200ppm）仍落后俄標(biāo)BT20（≤800ppm），導(dǎo)致疲勞壽命差距達(dá)20%，且Φ>1.5米整體葉盤依賴進(jìn)口。這場(chǎng)“高溫材料自主化”攻堅(jiān)直接關(guān)乎國產(chǎn)大飛機(jī)與軍用航發(fā)的戰(zhàn)略安全。

（二）技術(shù)破壁：純凈熔煉與異質(zhì)結(jié)構(gòu)調(diào)控的雙軌突破

國產(chǎn)TC11正經(jīng)歷“成分精準(zhǔn)化-制造智能化”技術(shù)革命：

純凈熔煉升級(jí)——三級(jí)真空自耗熔煉（VAR）結(jié)合電磁攪拌，將氧化物夾雜尺寸壓至≤20μm（寶鈦集團(tuán)專利），支撐氧含量從1500ppm降至1200ppm；

組織均勻性調(diào)控——湖南湘投金天開發(fā)“固溶+梯度空冷+水冷+時(shí)效”工藝，通過控制空冷系數(shù)（k1=0.05–0.3min/mm），使Φ650mm鍛件心表強(qiáng)度波動(dòng)≤5%，解決大尺寸件性能分層難題1；

表面強(qiáng)韌化創(chuàng)新——超聲局部滾壓（PUSRP）在TC11棒材表面構(gòu)建雙向異質(zhì)結(jié)構(gòu)，幾何位錯(cuò)密度達(dá)基體8倍，屈服強(qiáng)度提升23%至1100MPa，延伸率保持15%，突破強(qiáng)塑性倒置瓶頸9。這些突破標(biāo)志著產(chǎn)業(yè)從“仿制跟跑”向“性能定制”躍遷。

（三）產(chǎn)業(yè)躍遷：千億集群驅(qū)動(dòng)與再生技術(shù)降本

全球航空鈦材格局因中國崛起而重構(gòu)：

集群化升級(jí)：陜西千億級(jí)鈦產(chǎn)業(yè)計(jì)劃（2025年產(chǎn)能11萬噸）聚焦“高品質(zhì)海綿鈦—航空鍛件—增材制造”鏈條，目標(biāo)國產(chǎn)大飛機(jī)TC11部件自主化率超70%；

綠色循環(huán)突破：電解鈦粉技術(shù)（中科院研發(fā)）將熔煉能耗從40→18kWh/kg，2030年再生鈦占比目標(biāo)30%，推動(dòng)成本降40%；

標(biāo)準(zhǔn)話語權(quán)爭奪：主導(dǎo)修訂ISO 24364鈦棒探傷標(biāo)準(zhǔn)，缺陷檢出精度從Φ1.0mm→Φ0.4mm，為CJ1000A發(fā)動(dòng)機(jī)葉片“零缺陷交付”奠定基礎(chǔ)。

以下是科輝鈦業(yè)針對(duì)航空航天領(lǐng)域用TC11鈦合金棒的系統(tǒng)性技術(shù)分析，涵蓋材料特性、制造工藝、應(yīng)用場(chǎng)景及發(fā)展趨勢(shì)，依據(jù)行業(yè)標(biāo)準(zhǔn)與前沿研究整合而成：

一、名義及化學(xué)成分

名義成分：Ti-6.5Al-3.5Mo-1.5Zr-0.3Si（α-β雙相耐熱鈦合金）。

化學(xué)成分控制（質(zhì)量分?jǐn)?shù)/%）：

主元素：Al（5.8～7.0）、Mo（2.8～3.8）、Zr（0.8～2.0）、Si（0.20～0.35）。

雜質(zhì)限值：O≤0.15%、Fe≤0.25%、C≤0.08%、N≤0.05%、H≤0.012%。

元素作用：

Al穩(wěn)定α相，Mo/Zr強(qiáng)化β相并提升熱穩(wěn)定性；Si抑制蠕變（500℃蠕變強(qiáng)度≥590MPa）。

二、物理與機(jī)械性能

1. 物理性能

密度：4.48 g/cm³；相變點(diǎn)：1000±20℃。

熱膨脹系數(shù)：9.5×10⁻⁶/℃（20～500℃）；彈性模量：123 GPa。

2. 機(jī)械性能（雙重退火態(tài)）：

性能指標(biāo)	室溫值	500℃高溫值
抗拉強(qiáng)度（Rm）	1030～1230 MPa	≥685 MPa
屈服強(qiáng)度（Rp0.2）	885～930 MPa	≥640 MPa（持久強(qiáng)度）
延伸率（A）	8～10%	≥12%
斷面收縮率（Z）	23～30%	≥40%
沖擊韌性（ak）	≥29.5 J/cm²	-
疲勞極限（10⁷周次）	550～600 MPa	-

注：500℃持久強(qiáng)度σ₁₀₀ₕ≥590MPa，支撐航空發(fā)動(dòng)機(jī)熱端部件長期服役。

三、耐腐蝕性能

優(yōu)勢(shì)：

耐氧化性介質(zhì)（如大氣、海水），無磁性。

高溫抗氧化性：500℃以下形成Al₂O₃保護(hù)層，年氧化增重率<0.1 mg/cm²。

局限：

對(duì)熱鹽應(yīng)力腐蝕敏感（需避免Cl⁻環(huán)境+300℃以上工況）。

耐還原性酸（如HCl）較弱，不及TA10鈦合金。

防護(hù)技術(shù)：

激光熔覆FeCoNiCrMoBSi高熵合金涂層，使700℃氧化速率降低73%。

四、國際牌號(hào)對(duì)應(yīng)

中國：TC11（GB/T 3620.1）。

俄羅斯：BT9、BT9JI（成分與性能近似）。

歐美：無直接對(duì)應(yīng)牌號(hào)，但Ti-6242S（美）性能接近。

五、加工注意事項(xiàng)

切削加工：

低速切削（≤50 m/min），TiAlN涂層刀具+高壓冷卻液，防止粘刀。

焊接工藝：

惰性氣體保護(hù)（Ar純度≥99.999%），焊后530～580℃去應(yīng)力退火。

熱加工：

鍛造溫度：α+β區(qū)（930～980℃），避免β晶粒過度長大。

表面處理：

噴砂/酸洗去除氧化層，激光沖擊強(qiáng)化（LSP）提升疲勞壽命300%。

六、常見產(chǎn)品規(guī)格

形態(tài)	規(guī)格范圍	執(zhí)行標(biāo)準(zhǔn)	應(yīng)用場(chǎng)景
棒材	Φ8～110mm×L<6m	GB/T 2965-2007	發(fā)動(dòng)機(jī)葉片、軸類
鍛件	Φ≤1.2m盤件	GJB 2744A-2007	壓氣機(jī)盤、鼓筒
薄壁筒體	壁厚0.5～5mm	企業(yè)定制	航天發(fā)動(dòng)機(jī)殼體

七、制造工藝與流程

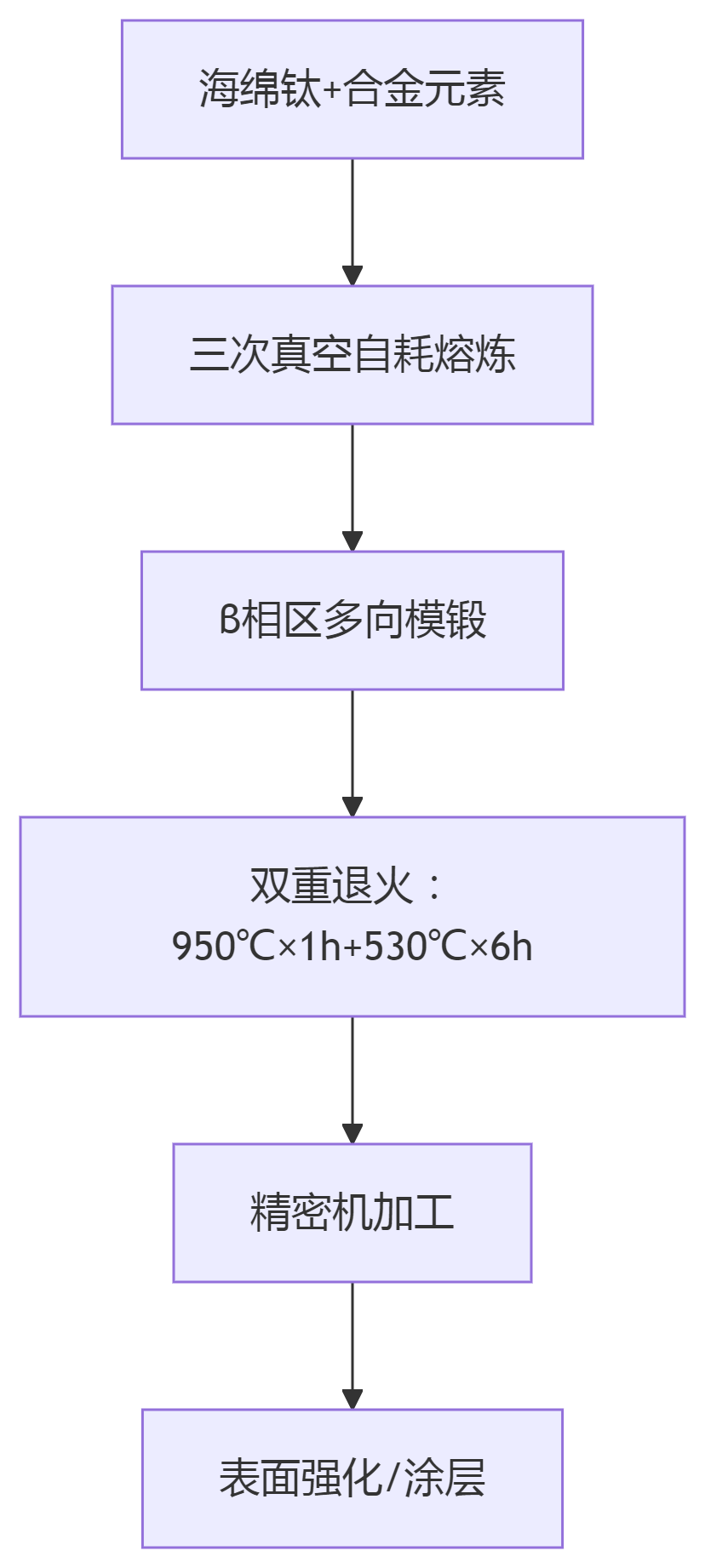

核心工藝流程

先進(jìn)工藝進(jìn)展

增材制造：

激光直接沉積（DLD）近凈成形，材料利用率達(dá)85%（傳統(tǒng)鍛件僅15%），晶粒度控制至32μm。

復(fù)合制造：

“增材+焊接”組合：復(fù)雜段激光成形+簡單段鍛造，解決大尺寸筒體一體化成形難題。

粉末冶金：

熱等靜壓（HIP）制備全致密粉末TC11，彈性模量優(yōu)于鍛件，適用于網(wǎng)格加強(qiáng)筋艙體。

八、執(zhí)行標(biāo)準(zhǔn)體系

國軍標(biāo)：GJB 494A-2008（航空發(fā)動(dòng)機(jī)葉片棒材）。

航標(biāo)：HB 5263-1995（壓氣機(jī)盤模鍛件）。

檢測(cè)標(biāo)準(zhǔn)：

超聲波探傷：檢出Φ0.8mm缺陷（GB/T 5193 B級(jí)）。

高溫持久試驗(yàn)：500℃/100h≥590MPa（GJB 2744A）。

九、核心應(yīng)用領(lǐng)域與突破案例

1. 航空發(fā)動(dòng)機(jī)

壓氣機(jī)盤：CJ1000A商用發(fā)動(dòng)機(jī)采用TC11鍛件，工作溫度500℃/500小時(shí)，推重比提升15%。

葉片：疲勞壽命＞10⁷周次（550MPa應(yīng)力幅），替代鎳基合金減重40%。

2. 航天結(jié)構(gòu)件

薄壁筒體：復(fù)合制造技術(shù)實(shí)現(xiàn)Φ2m筒體（激光增材段+鍛件段），焊接強(qiáng)度1536.5MPa，較傳統(tǒng)工藝周期縮短50%。

3. 創(chuàng)新案例：

高熵合金涂層：FeCoNiCrMoBSi涂層使TC11在700℃氧化速率降低73%，延長火箭噴管壽命。

粉末冶金艙體：熱等靜壓成形航天器網(wǎng)格筋艙體，減重30%且無內(nèi)部缺陷。

十、國內(nèi)外產(chǎn)業(yè)化對(duì)比

維度	國內(nèi)水平	國際領(lǐng)先水平	差距根源
純凈度	氧含量≤1200ppm	俄VSMPO≤800ppm	熔煉工藝
大尺寸鍛件	Φ1.2m盤件（寶鈦）	美PCC公司Φ1.5m整體葉盤	萬噸壓機(jī)稀缺
增材制造	DLD晶粒度32μm	美GE電子束熔絲沉積（晶粒≤20μm）	熱源控制精度
成本控制	再生鈦占比15%	美TIMET再生率30%	電解鈦粉技術(shù)未普及

十一、技術(shù)挑戰(zhàn)與前沿攻關(guān)

組織均勻性：

大鍛件心部與表層性能差異＞15% → 開發(fā)多向模鍛+局部時(shí)效工藝。

高溫抗氧化：

700℃氧化增重顯著 → 激光熔覆高熵合金涂層（Cr₂O₃阻氧層）。

增材制造缺陷：

柱狀晶導(dǎo)致各向異性 → Cu/Mn粉末添加促柱狀晶向等軸晶轉(zhuǎn)變（專利技術(shù)）。

十二、趨勢(shì)展望

智能化制造：

數(shù)字孿生控軋系統(tǒng)：晶粒度波動(dòng)≤1級(jí)（寶鋼試點(diǎn)）。

綠色冶金：

電解鈦粉重熔：能耗從40→18 kWh/kg，目標(biāo)2030年再生鈦占比30%。

跨界融合：

鈦-陶瓷復(fù)合材料：提升瞬時(shí)耐溫能力至800℃（預(yù)研階段）。

航天商業(yè)化：

可復(fù)用火箭發(fā)動(dòng)機(jī)部件：增材制造TC11渦輪盤成本降50%，支撐民營航天。

結(jié)語：

TC11鈦合金棒憑借“500℃強(qiáng)韌-輕量化-工藝適配”三位一體特性，成為航空發(fā)動(dòng)機(jī)不可替代的戰(zhàn)略材料。突破純凈熔煉（氧≤800ppm）與大尺寸構(gòu)件成形瓶頸，需產(chǎn)學(xué)研協(xié)同攻關(guān)“真空冶金-智能增材-極端防護(hù)”技術(shù)鏈，支撐國產(chǎn)大飛機(jī)與商業(yè)航天自主化進(jìn)程。

---

tag標(biāo)簽:TC11鈦合金棒

---
