1、簡介

石油鉆井用鈦管憑借超高強度-耐蝕協同性（抗拉強度≥895MPa，腐蝕率<0.001mm/a）及輕量化特性（密度4.51g/cm³），成為超深井、高含硫油氣田的核心管材。相較于傳統G105鋼級鉆桿，鈦管在H₂S/CO₂/Cl⁻共存環境中壽命提升5倍以上，且減重30%顯著降低鉆井系統載荷。隨著頁巖氣與深海油氣開發，鈦管需突破高溫氫脆抑制（>150℃）、大規格厚壁管均質成形（壁厚≥60mm）及抗硫化物應力開裂（SSC）三大技術瓶頸，其技術體系覆蓋材料設計、短流程制造與苛刻工況驗證全鏈條。

2、名義及化學成分與國際牌號對應

主力牌號包括α+β型TC4（Ti-6Al-4V）、近α型Ti-6Al-4V-Ru及專用耐蝕合金TA10（Ti-0.3Mo-0.8Ni），成分設計聚焦抗硫蝕與高溫穩定性：

表1：石油鉆井鈦管主流牌號化學成分（質量百分?jǐn)?shù)%）

牌號	Ti	Al	V	Mo	Ni	Ru	Fe	O	其他
TC4/GR5	余量	5.5-6.8	3.5-4.5	-	-	-	≤0.30	≤0.20	C≤0.105
Ti-6Al-4V-Ru	余量	5.5-6.5	3.5-4.5	-	-	0.08-0.14	≤0.25	≤0.18	-1
TA10/GR12	余量	-	-	0.2-0.4	0.6-0.9	-	≤0.30	≤0.25	-9
110ksi級	余量	5.50-6.75	2.5-4.5	1.8-2.2	-	-	0.02-0.10	≤0.15	Nb:1.0-2.0, Zr:2.0-3.57

牌號對應關系：

TC4：美標Gr5（ASTM B348）、國標TA6-4

TA10：美標Gr12（ASTM B338）

Ti-6Al-4V-Ru：無直接國標，遵循NACE MR0175抗硫規范

3 、物理性能、機械性能與耐腐蝕性能

3.1 關鍵機械性能

表2：石油鈦管核心性能參數對比

性能參數	單位	TC4	Ti-6Al-4V-Ru	110ksi級	API 5CT L80
抗拉強度	MPa	895-1050	900-1100	≥950	655-862
屈服強度	MPa	825-950	830-970	≥835	552-655
斷裂伸長率	%	≥10	≥12	≥17	≥19
沖擊韌性(-10℃)	J/cm²	25-35	30-40	≥80	≥4510
彈性模量	GPa	110-115	110-115	105	210
工作溫度	℃	-100~550	-100~330	-50~400	-40~200

3.2 極端環境耐蝕性

抗硫蝕：Ti-6Al-4V-Ru在H₂S分壓5MPa、CO₂分壓11MPa、Cl⁻濃度100,000ppm環境中，SSC門檻值>100% SMYS（屈服強度）；

耐高溫鹵水：TA10在290℃地?zé)猁u水中年腐蝕率<0.01mm，較碳鋼管壽命提升15倍；

抗氫脆：Ru元素使氫滲透率降低90%，氫擴散系數≤2.5×10⁻¹¹ m²/s（150℃）。

4、制造工藝、工藝流程與執行標準

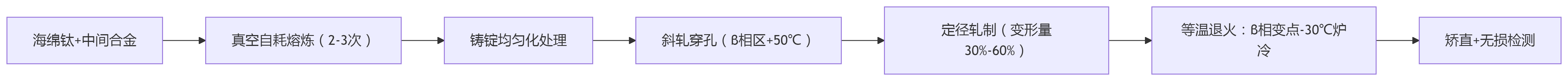

4.1 短流程制造工藝

工藝創新：

斜軋穿孔：替代傳統鍛造開坯，成材率提升至85%（TA10 φ325×12mm管）；

等溫退火：Ti-6Al-4V采用（970℃×2h空冷）+（650℃×50min）工藝，沖擊韌性提升至80J/cm²。

4.2 核心執行標準

標準類型	中國	國際	特殊工況認證
材料規范	GB/T 3625	ASTM B338	NACE TM0177（抗硫）
產品標準	SY/T 6896.4-2018	API 5CT	ISO 15156-3（酸性環境）
檢測要求	通徑試驗+72h保壓	HIC/SSCC測試	氫致開裂CLR≤2%

5、與其他油井管材的區別

表3：石油管材性能對比

特性	TC4鈦管	G105鋼級鉆桿	825鎳基合金管
密度(g/cm³)	4.51	7.85	8.14
抗拉強度(MPa)	895-1050	1034	760
屈服強度(MPa)	825-950	931	380
H₂S腐蝕速率(mm/a)	<0.001	0.1-0.5（點蝕）	<0.01
疲勞極限(10⁷周)	550	480	320
成本系數	3.5-4.0	1.0	6.0-8.0

不可替代性：

超深井：TC4在8000m井深減重30%，降低鉆機載荷15%；

酸性氣田：Ti-6Al-4V-Ru在H₂S分壓>3MPa時為零失效記錄。

6、核心應用場景與突破案例

6.1 鈦合金鉆桿

柔性鉆桿：Grant Prideco采用Ti-6Al-4V熱滾壓工藝，彎曲半徑降至9m（鋼桿需18m），適用于短半徑水平井；

抗疲勞設計：RTI能源公司鉆桿在Kansas州頁巖層累計進尺超10萬米，疲勞壽命較鋼桿提升3倍。

6.2 耐蝕油套管

地?zé)峋畱?yīng)用：Unocal在Salton Sea地?zé)峋�使用TA10套管，290℃鹵水中服役15年無泄漏（碳鋼<1年）；

110ksi級國產化：寶雞石油鋼管公司Ti-6Al-4V-Nb-Zr合金套管，屈服強度≥835MPa，通過72h/72MPa保壓測試。

6.3 海洋立管系統

大直徑立管：Cooper-Cameron采用Ti-6Al-4V ELI擠壓Φ346mm立管，在墨西哥灣Green Canyon工程連續運行26年；

輕量化懸鏈：鈦立管壁厚減薄40%，動態響應載荷降低25%。

7、先進制造工藝進展

7.1 大規格管材成形

徑鍛技術：科輝鈦業實現Φ800×60mm厚壁管徑鍛，壁厚均勻度±0.5mm（用于10,000psi井口裝置）；

熱擠壓優化：Ti-6Al-4V在850℃擠壓速度提升至120mm/s，晶粒度達ASTM 8級。

7.2 抗硫表面處理

微弧氧化：生成5μm TiO₂/Al₂O₃復合層，HIC裂紋長度率（CLR）降至0.8%（國標≤2%）；

釕合金化：表面富Ru區使腐蝕電位正移0.25V，陽極溶解速率降低90%。

8、國內外產業化對比

維度	中國	國際領先水平
主力企業	寶雞石油鋼管、西部超導	美國RTI、俄羅斯VSMPO
最大規格	Φ400×20mm（熱軋）	Φ508×40mm（擠壓）
抗硫認證	SY/T 6896.4-2018	NACE MR0175 Level VII
成本水平	350-450元/kg	500-600美元/kg

差距分析：

國產TC4管力學性能達標，但Φ>400mm厚壁管成品率<70%（國際>85%）；

深海立管工程案例不足，僅淺水測試（<1500m）。

9、技術挑戰與前沿攻關

9.1 瓶頸問題

氫脆風險：150℃/20MPa H₂下氫含量超150ppm，斷裂韌性下降40%；

成本制約：鈦管占深井總成本18%（鋼制管僅5%）；

焊接一致性：電子束焊厚板（>100mm）熱影響區硬度波動>50HV。

9.2 攻關方向

阻氫涂層：TiC/TiN梯度層（表面硬度25GPa）使氫擴散系數降至10⁻¹³ m²/s；

短流程工藝：鑄錠→斜軋穿孔→定徑軋制成形，降本30%（成材率85%）。

10、趨勢展望

材料設計：開發無釩高韌β鈦合金（如Ti-5Al-5Mo-5V-3Cr），目標KIC≥150MPa·m¹/²，模量≤80GPa；

智能制造：

AI控軋：多道次變形溫控精度±5℃，組織均勻性提升25%；

數字孿生：井下應力-腐蝕耦合仿真，壽命預測誤差<10%；

循環經濟：廢管氫化-脫氧再生技術（回收率≥98%，寶鋼2030規劃）。

石油鈦管正從“高端替代”轉向“性能主導”，隨著短流程制造與全生命周期成本優化，將成為超深井、高含硫油氣開發的戰略保障材料。

---
